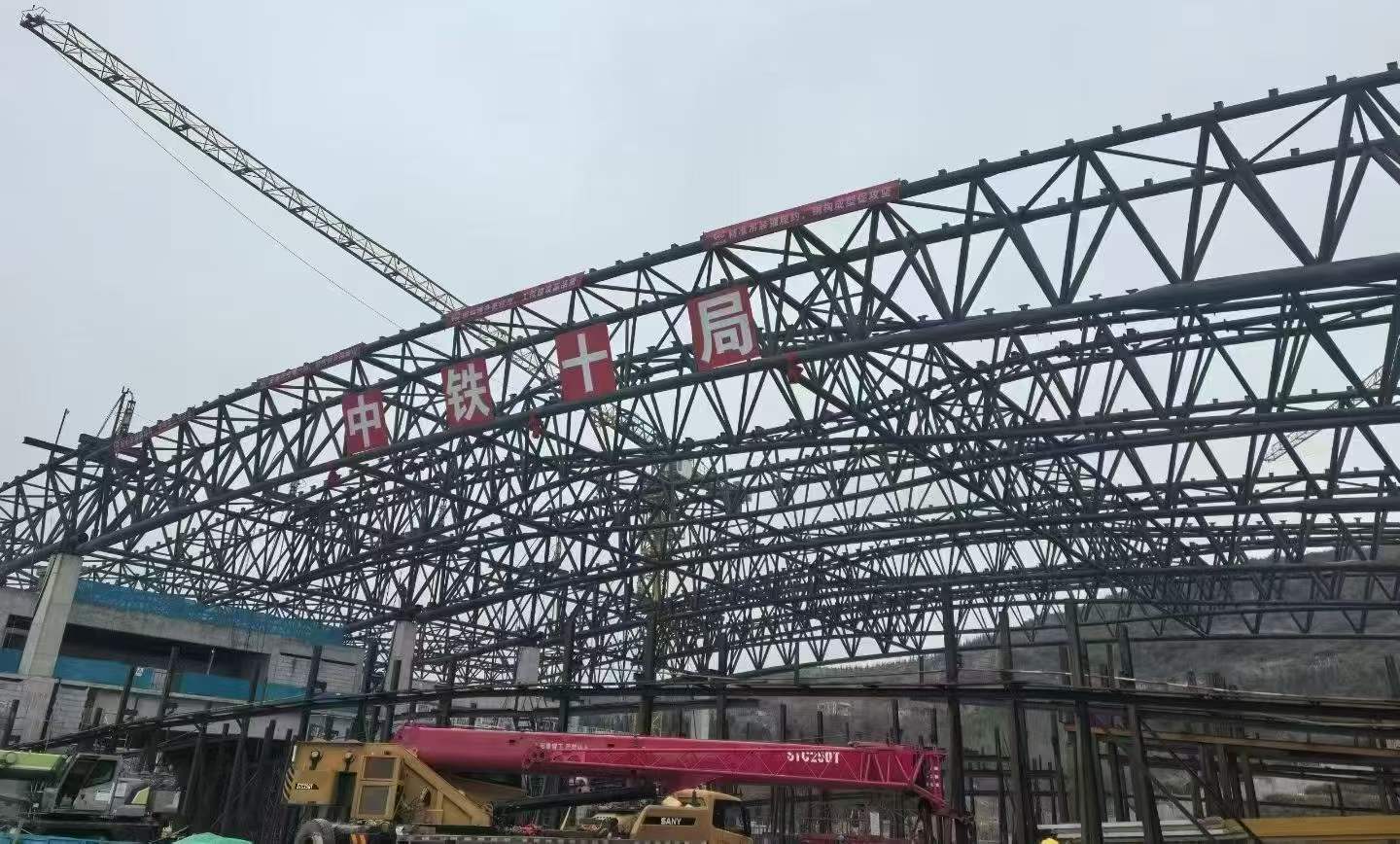

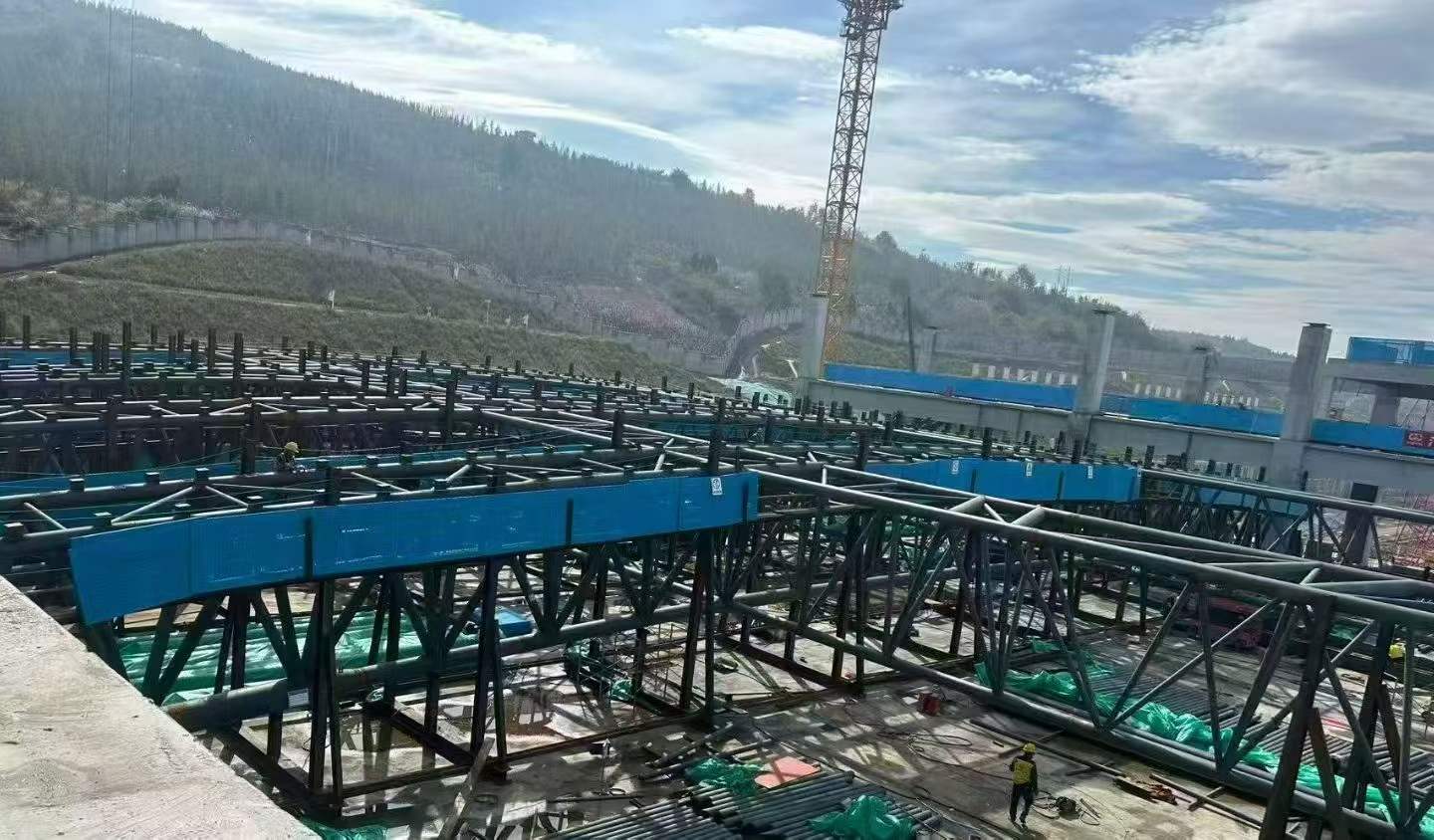

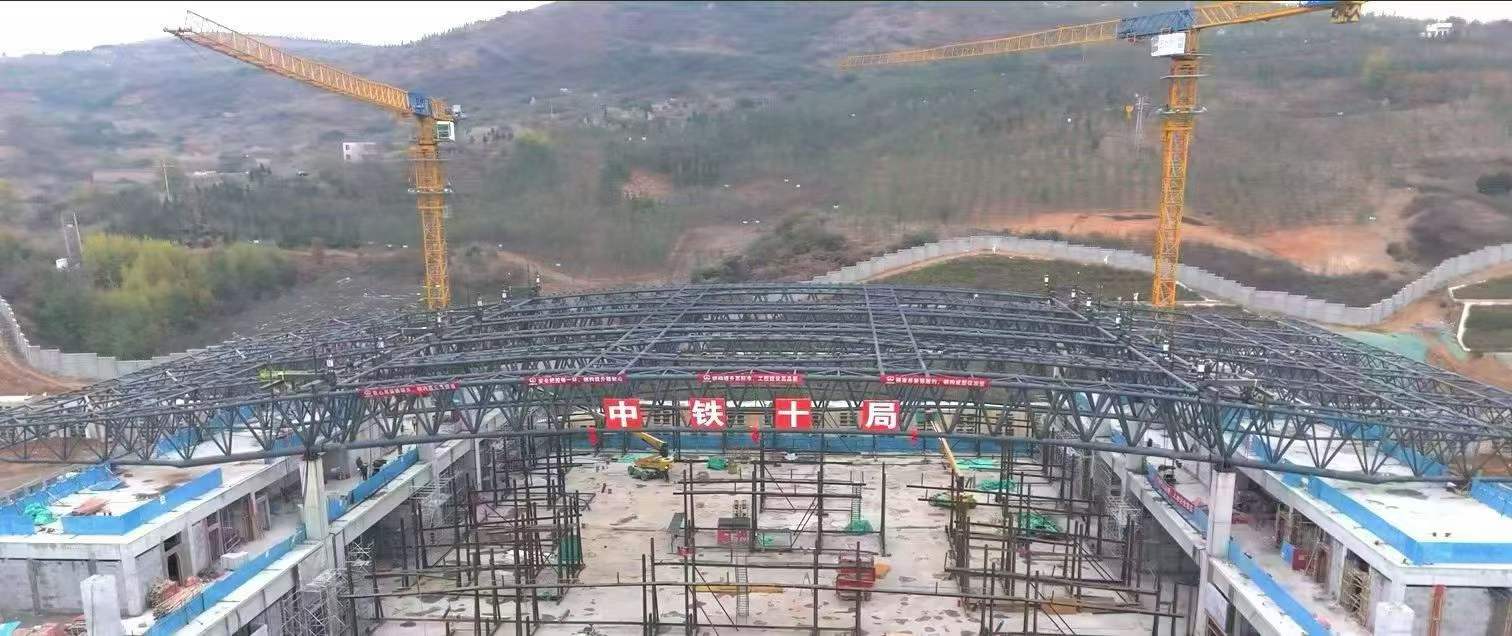

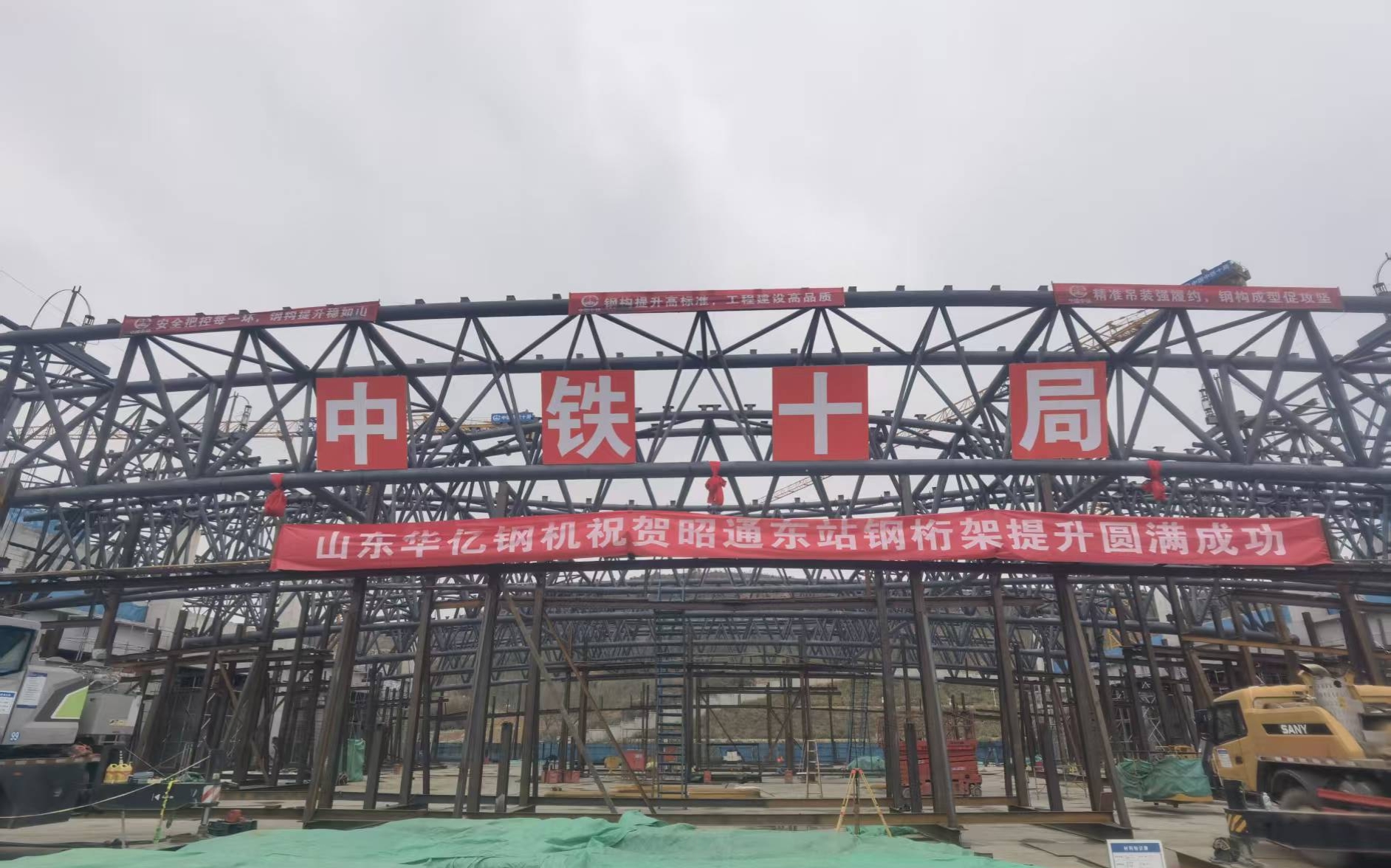

昭通东站屋面桁架采用主次立体桁架结构，屋面桁架宽度为171m（侧式站房），114m（高架站房），总长度为143.95m，桁架顶标高为29.7m，钢结构重量2400t，跨度达63m，最大悬挑长度16.5m，焊缝长度23000m。A轴及两侧主体结构柱、A轴外侧W型桁架柱，屋盖在周圈及支座位置布置水平支撑增加结构整体稳定性，屋盖与下部主体结构连接采用成品抗震球铰支座。屋盖围护结构为钢檩条支撑金属屋面。总重量2400t，最大跨度63m。

案例来源山东华亿钢机股份有限公司转载请保留出处
