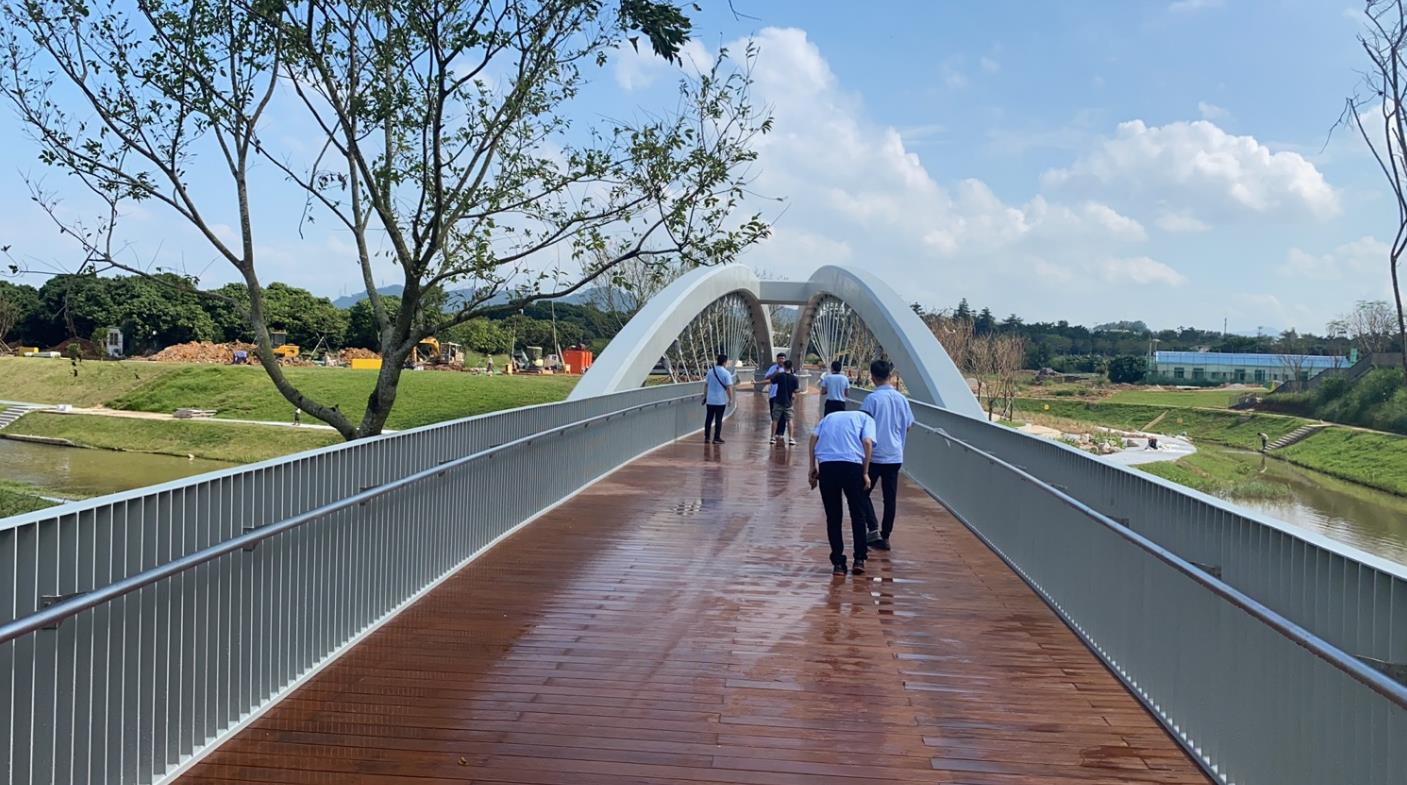

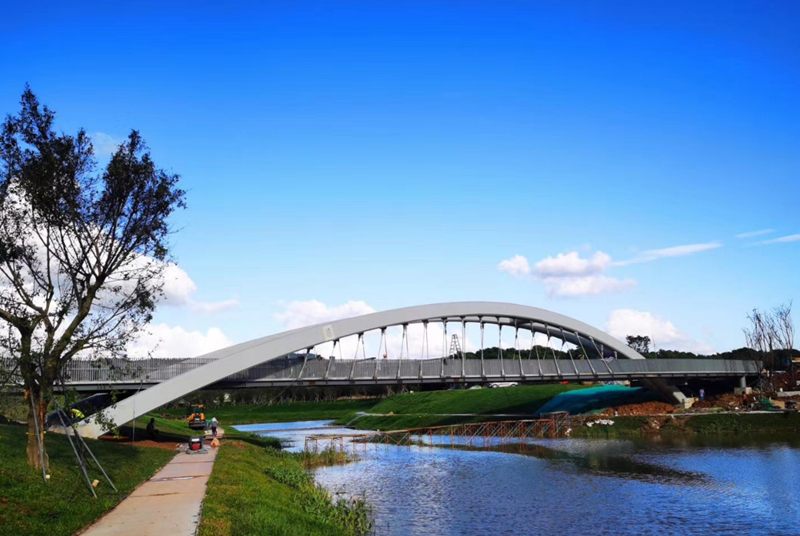

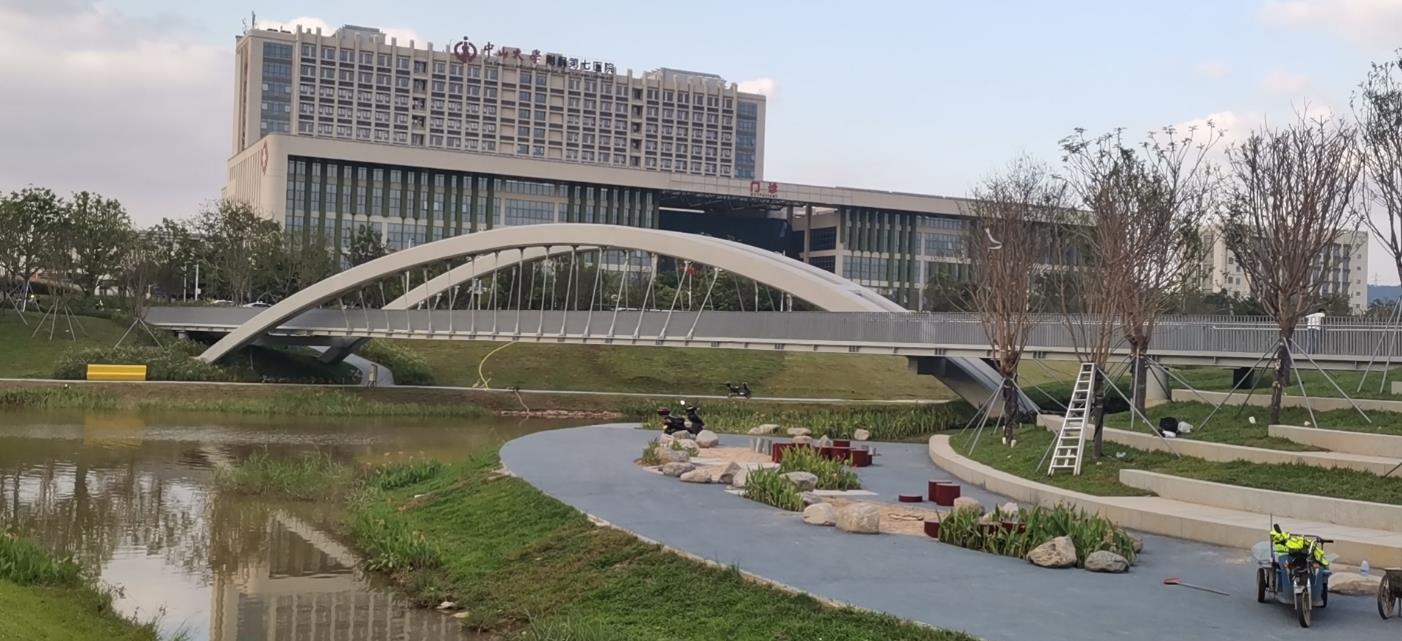

中大附七景观——鱼之跃拱桥

        鱼之跃拱桥桥梁总长82.858m，桥梁结构为中承式拱桥, 桥梁跨径组合为：7.535+9.417+48.960+9.417+7.529m ;拱肋跨径为：58.462m,桥梁拱轴线采用变化圆弧轴线，半径为77.545m及 47.173m  ; 拱桥矢跨比：1:7.07，桥梁桥面系采用钢桁架桥面系，下部采用1.2m桩基础+拱座承台，桥台采用重力台。
